Пользовался MSC Nastran не просто чтобы поставить галочку, а по работе — довелось пару месяцев вникать в тонкости расчётов прочности и динамического анализа для реального проекта. Поначалу показалось, что система требует слишком многого — сложная настройка, крутая кривая вхождения, но по мере работы стало понятно, что это не просто инструмент, а полноценная среда для серьёзных расчётов, где мелкие упрощения могут выйти боком.
Один важный момент: если вы думаете, что сможете за пару дней освоить всё, готовьтесь к разочарованию. Здесь каждый шаг требует понимания физики процесса, а не просто тыкания по кнопкам. Я сам несколько раз «улетал в ошибку», потому что слишком упрощал модель — но потом стал внимательнее.
Что такое MSC Nastran
MSC Nastran — это не графический редактор и даже не CAD-система. Это аналитическая платформа, предназначенная для инженерного анализа методом конечных элементов (МКЭ). С её помощью проверяют, как конструкции будут вести себя под нагрузками, температурой, вибрациями и другими внешними факторами. Чаще всего используется в аэрокосмической, автомобильной, тяжёлой промышленности. Представьте, что вы проектируете крыло самолёта — прежде чем делать макет, вы моделируете сотни сценариев в MSC Nastran, чтобы убедиться, что оно не сложится пополам на четвёртом полёте.
Он не работает сам по себе — обычно в паре с препроцессором, например Patran. Именно в них создают модели, настраивают краевые условия, а потом передают задачу на счёт в MSC Nastran. Это как шеф-повар и его помощник: помощник нарезает и готовит, а шеф — создаёт блюдо.
Как это работает

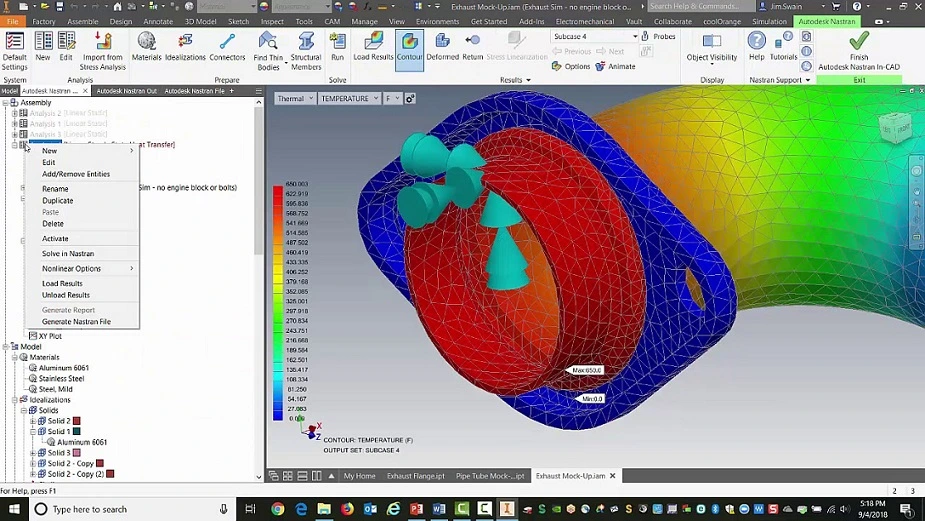

Расчёты в MSC Nastran начинаются с модели — но не просто трёхмерной картинки, а геометрии, адаптированной под сетку конечных элементов. Вы задаёте материал, крепления, тип нагрузки: давление, центробежные силы, тепловое расширение. Потом программа разбивает объект на тысячи (а то и миллионы) маленьких элементов и решает дифференциальные уравнения для каждого. Результат — картинка напряжений, деформаций, резонансных частот. Всё это выдаётся в виде полей распределения, графиков, отчётов.
Поначалу показалось странным, что интерфейс практически не существует — вы работаете в основном с текстовыми управляющими файлами, *.bdf. Но через пару проектов начал ценить такую прозрачность: видишь, что именно пошло в расчёт, и можешь вручную править. Это не всегда удобно, но очень точно.
| Характеристика | Описание |
|---|---|
| Тип ПО | Инженерный анализ методом конечных элементов |
| Область применения | Аэрокосмическая, судостроение, автомобилестроение, промышленное оборудование |
| Особенности | Решение линейных и нелинейных задач, динамика, устойчивость, теплопередача |
| Совместимость | Интеграция с Patran, Femap, Nastran-based решателями |
| Поддержка | Windows, Linux; требуется лицензия и опыт настройки |
Достоинства и недостатки
- Высокая точность расчётов даже в сложных нелинейных режимах
- Десятилетия верификации — программу проверили на практике тысячи раз
- Мощный инструмент для динамики и устойчивости конструкций
- Поддерживает сотни типов элементов и сложные граничные условия
- Требует глубоких знаний — новичку будет тяжело
- Почти нет интерактивного интерфейса, львиная доля — ручная настройка файлов
- Высокая стоимость лицензии
Кому подойдёт MSC Nastran
- Инженерам-расчётчикам в авиации и энергетике, где любой просчёт может стоить миллионы.
- Специалистам НИОКР, которым нужны точные модели поведения конструкций.
- Командам, которые уже работают с Patran или Femap и ищут надёжный решатель.
- Преподавателям и аспирантам, участвующим в серьёзных технических проектах.
- Крупным предприятиям, готовым вкладываться в точность и валидацию.
Я до сих пор помню момент, когда мой первый полноценный расчёт выдал устойчивую моду на 3 Гц — было неясно, ошибка настройки или реальный резонанс. Проверил многократно, уточнил граничные условия — и понял, что всё верно. Именно тогда осознал: MSC Nastran не ошибается, он просто вскрывает правду, которую ты мог упустить.
Работать с MSC Nastran — это как общаться с физикой напрямую: ошибок не будет, но и снисхождения тоже не жди.
Если вы уже используете msc patran nastran и работаете в команде, где есть доступ к лицензионному ПО — с задачами он справится. Чтобы начать, нажмите кнопку «Скачать» на этой странице и внизу этой же страницы скачайте торрент-файл. Только помните: без базы в сопромате и МКЭ этот инструмент будет лишь грузом на жёстком диске.
