Когда я начал ковыряться в электронике и схемотехнике, нарисовать нормальную схему вручку стало кошмаром — кривые линии, один провод на другом, нечитаемые подписи. Потом наткнулся на sPlan — на вид простая штука, но оказалось, как раз то, что нужно, когда важна точность и порядок. За пару лет использования появилось много личных наблюдений, которыми и хочу поделиться.
Что такое sPlan
sPlan — это не про моделирование или симуляцию, а именно про аккуратное рисование электрических принципиальных схем. Всё внимание — на чистоте, читаемости и удобстве. Я часто вспоминаю, как до этого использовал полукустарные таблички в Word’е и всё, что могло сдвинуться — сдвигалось. Здесь же всё на своих осях, с атомной точностью. Программа не грузится с десятками вкладок и настроек, а открывается и сразу готова работать — как будто ты достал чертёжную доску.
Как это работает

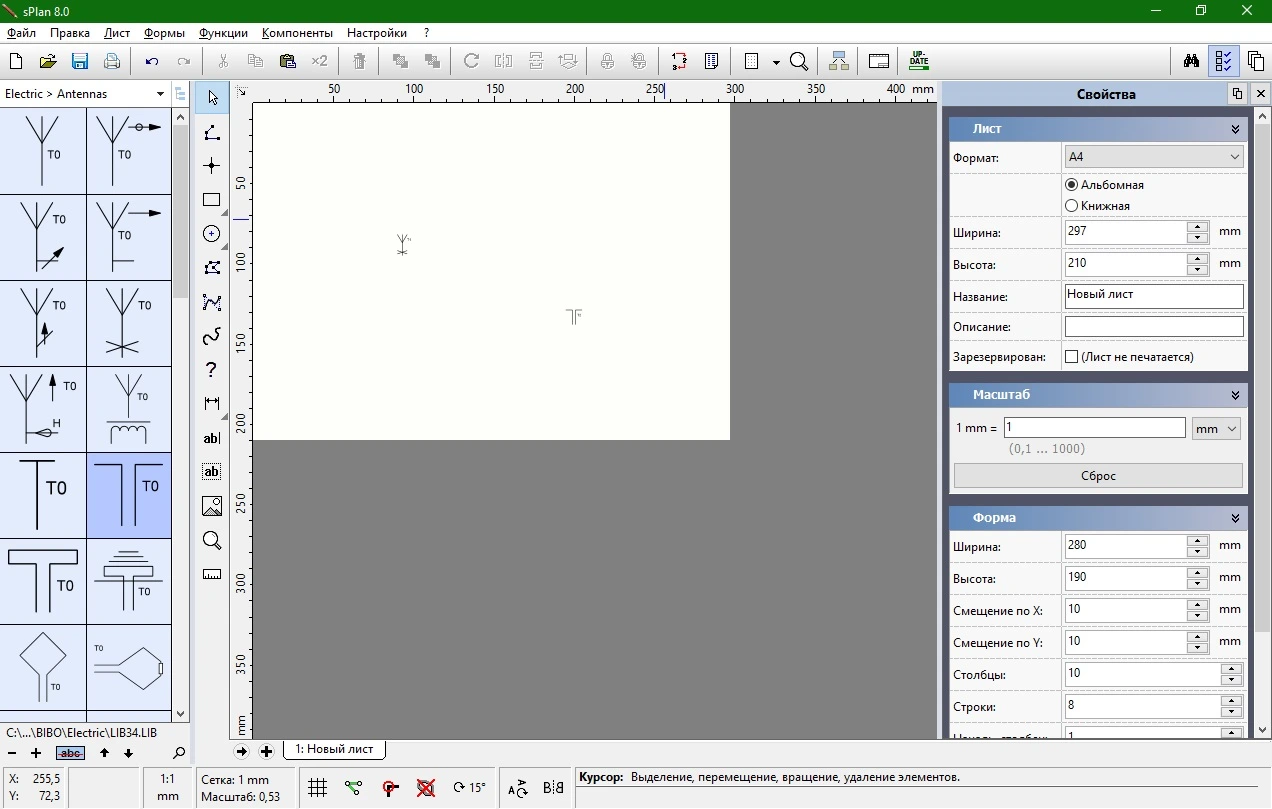

Работаю в sPlan ежедневно — рисую схемы для самодельных блоков питания, простых усилителей и даже мелочей вроде сигнализации на дверь. Берёшь элемент из библиотеки, тянешь на холст, вставляешь контакт, подключаешь. Я сначала думал, что придётся всё вручную прорисовывать, но splan библиотеки — это настоящий спас. Там есть почти всё: от транзисторов до реле, обозначений по ГОСТ и международных сокращений. Даже поначалу показалось, что здесь слишком много, но потом привык: просто отключаешь ненужное, и интерфейс становится пустым, как лист в тетради. Плюс можно свои добавлять — я пару раз создавал схемы для редких компонентов, и потом просто подгружаю их в проект.
| Характеристика | Значение |
|---|---|
| Платформа | Windows |
| Язык интерфейса | Поддержка русского и других языков |
| Версии | 7.0, 8.0 и другие обновления |
| Форматы экспорта | PDF, BMP, PNG, DXF |
| Лицензия | Платная, есть тестовый период |
Достоинства и недостатки
- Резкие линии, чёткие обозначения — схемы выглядят как из учебника
- Гибкая система масштабирования: можно зумить, не теряя читаемости
- Очень удобная привязка элементов — не надо выравнивать вручную
- Поддерживает экспорт в PDF без потерь — отправишь заказчику и не стыдно
- Тяжело найти стандартные библиотеки в открытом доступе под новую версию
- Интерфейс строгий и минималистичный — поначалу кажется слишком сухим
Кому подойдёт sPlan
- Радиолюбителям, которые часто рисуют схемы и хотят выглядеть профессионально
- Студентам, готовящим курсовые и лабораторные по электротехнике
- Инженерам, которым нужна быстрая и точная визуализация идей
- Учителям, которые делают обучающие материалы по электрике
Когда я впервые собрал схему, начерченную в sPlan, и она заработала с первого раза — понял, что чистота линий — это не только про порядок на бумаге, а про понимание логики соединений.
Пользовался разными версиями, включая splan 8.0 — обновления приносят больше возможностей экспорта и поддержки новых стандартов. При этом версия splan 7.0 до сих пор встречается в учебных заведениях — стабильная и знакомая. Найти полноценную русскоязычную версию можно, и запрос splan rus не подводит — интерфейс и помощь в большинстве дистрибутивов действительно на русском. Если нужна полная версия, стоит учесть: splan бесплатно может использоваться в демо-режиме, но для полноценной работы нужно приобрести лицензию. Тем не менее, часто можно найти splan скачать бесплатно в обход лицензии, и splan rus скачать бесплатно — но тут уж как совесть тянет. Если вы предпочитаете чистый путь — просто нажмите кнопку «Скачать» на этой странице и внизу этой же страницы скачайте торрент-файл.
